產品簡介:
『公稱通徑』:100~600(mm)
『有效面積』:154~3590(m2)
『焊接端管』:8x4~30x10(mm)
『應用范圍』:主要用于電廠鍋爐送粉管道,吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移。

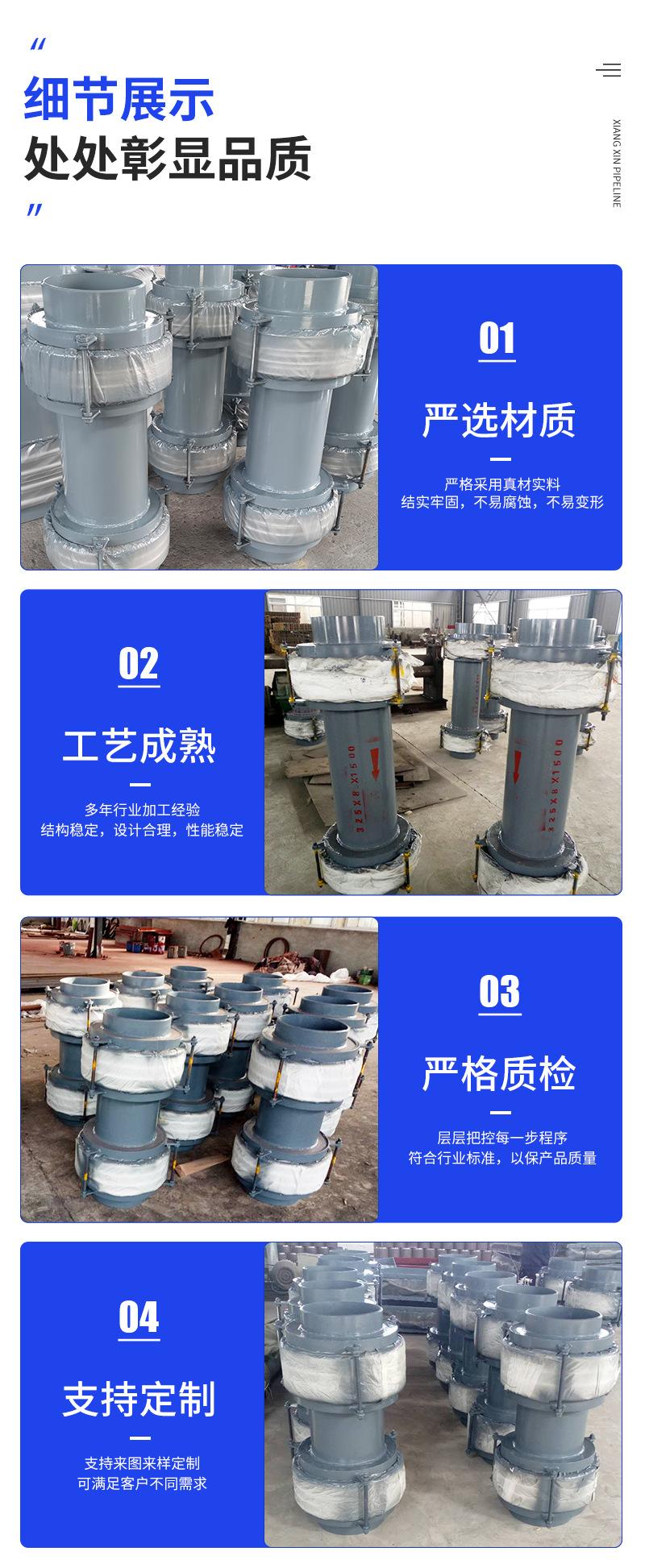

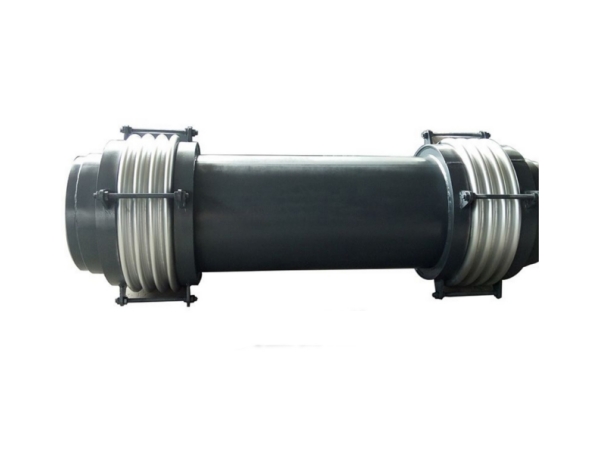

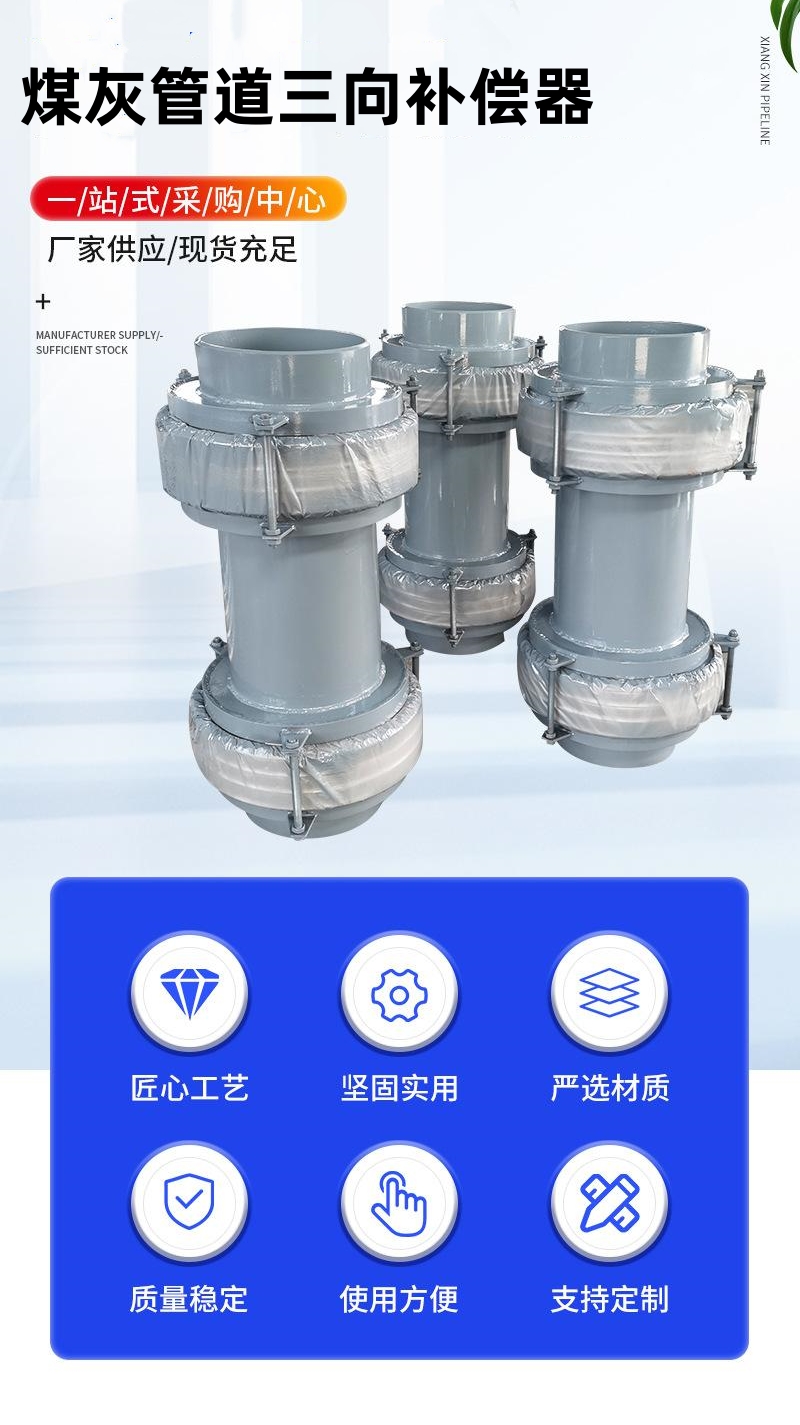

煤粉管道三向補償器主要用于電廠鍋爐送粉管道,吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移,本補償器能吸收任意方向位移。
本部件一般裝設在燃燒器入口水平或垂直送粉管道上
1、水平布置
標號:D-LD2000-65301-65339
補償器位移形式:主要吸收橫向位移和少量軸向位移為減少磨損和流阻,本部件一般在現場按冷緊狀態安裝(又稱偏裝),冷緊量Y一般按燃燒器接口熱態時向下膨脹量的50%-100%
2、垂直布置
標號:D-LD2000-65341-65379
補償器位移形式:主要吸收軸向位移和較小橫向位移,為減少A點受力,本部件在制造廠家出廠前進行預拉伸。
? 煤粉管道三向補償器的特點主要包括耐高溫、不漏粉、不積粉、位移剛度小、能夠吸收任意方向位移、撓性好、保證鍋爐及管系膨脹自如、安裝維護方便、吊架簡單、使用壽命長、綜合投資省。
1、煤粉管道三向補償器主要用于電廠鍋爐送粉管道,吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移,本補償器能吸收任意方向位移。1、使用壓力:≤0.1MPa(設計爆破壓力≥0.35MPa)
2、使用溫度:0-350°c
3、波紋管結構:奧氏體不銹鋼板雙層結構,內層0Cr17Ni14Mo2,外層0Cr18Ni9(GB3280)
4、補償器
補償同時吸收軸向位移X、橫向位移Y、應滿足X≤X0,Y≤Y0,參數表中所列的軸向補償量主要為壓縮位移。
5、疲勞壽命
參數表中所列補償量對應的疲勞壽命≥1000次
6、連接方式:對焊連接
公稱通徑 DN mm | 壓力0.6MPa | 壓力1.0MPa | 壓力1.6MPa | 有效面積 A cm2 | 焊接端管 d x t mm | 總長 L (mm) | 總重 kg F/H | |||
軸向位移/軸向 鋼度mm/ (N/mm) | 橫向位移/橫向 鋼度mm/ (N/mm) | 軸向位移/軸向 鋼度mm/ (N/mm) | 橫向位移/橫向 鋼度mm/ (N/mm) | 軸向位移/軸向 鋼度mm/ (N/mm) | 橫向位移/橫向 鋼度mm/ (N/mm) | |||||
100 | 32/210 | 96/8.0 | 28/252 | 86/9.6 | 26/302 | 78/12 | 154 | 08x4 | 1000 | 30 |
200/2.0 | 180/2.5 | 162/3.1 | 1500 | 36 | ||||||
306/0.89 | 275/1.1 | 248/1.3 | 2000 | 41 | ||||||
411/0.50 | 370/0.6 | 333/0.75 | 2500 | 47 | ||||||
125 | 33/170 | 83/18 | 31/204 | 78/21.6 | 29/245 | 75/25.9 | 180 | 33x4 | 1000 | 39 |
115/6.8 | 109/8.2 | 103/9.8 | 1500 | 43 | ||||||
198/3.5 | 188/4.2 | 178/5.0 | 2000 | 51 | ||||||
269/1.8 | 255/2.2 | 242/2.6 | 2500 | 62 | ||||||
150 | 32/290 | 65/21 | 30/348 | 61/25.2 | 27/417 | 58/30.2 | 299 | 59x4.5 | 1000 | 42 |
136/5.4 | 129/6.5 | 122/7.8 | 1500 | 53 | ||||||
107/2.4 | 197/2.9 | 186/3.5 | 2000 | 63 | ||||||
279/1.4 | 265/1.68 | 251/2.1 | 2500 | 74 | ||||||
200 | 48/326 | 72/47 | 43/391 | 68/56.4 | 40/469 | 65/70.5 | 531 | 19x6 | 1000 | 72 |
160/11 | 152/13.2 | 144/16.5 | 1500 | 89 | ||||||
250/5.0 | 237/6.0 | 225/7.5 | 2000 | 106 | ||||||
341/2.8 | 324/3.4 | 291/4.1 | 2500 | 123 | ||||||
250 | 46/400 | 127/20 | 43/480 | 114/25 | 38/576 | 108/30 | 774 | 73x8 | 1500 | 121 |
199/9.0 | 179/10.8 | 170/13.5 | 2000 | 150 | ||||||
271/5.0 | 257/6.0 | 231/7.5 | 2500 | 178 | ||||||
343/3.2 | 325/3.8 | 293/4.6 | 3000 | 206 | ||||||
300 | 59/336 | 134/25 | 56/403 | 127/30 | 50/483 | 121/36 | 1069 | 25x8 | 1500 | 146 |
213/11 | 202/13.2 | 192/15.8 | 2000 | 179 | ||||||
292/6.0 | 277/7.2 | 263/8.6 | 2500 | 213 | ||||||
372/3.8 | 353/4.6 | 335/5.4 | 3000 | 246 | ||||||
350 | 58/366 | 107/40 | 55/402 | 102/44 | 52/442 | 96/48 | 1263 | 77x8 | 1500 | 171 |
178/16 | 169/18 | 161/22 | 2000 | 208 | ||||||
250/8.5 | 237/10 | 226/12 | 2500 | 245 | ||||||
322/5.3 | 306/6.9 | 290/9.6 | 3000 | 282 | ||||||
400 | 57/415 | 92/58 | 54/48 | 87/63 | 51/492 | 83/69 | 1612 | 26x8 | 1500 | 192 |
154/23 | 142/25 | 135/27 | 2000 | 235 | ||||||
215/12 | 204/13 | 196/15 | 2500 | 278 | ||||||
278/7.7 | 264/9 | 250/11 | 3000 | 321 | ||||||
450 | 55/415 | 81/80 | 52/456 | 77/88 | 49/484 | 73/96 | 1995 | 78x8 | 1500 | 218 |
135/32 | 128/35 | 122/38 | 2000 | 268 | ||||||
189/17 | 180/19 | 171/21 | 2500 | 319 | ||||||
243/11 | 230/12 | 218/13 | 3000 | 370 | ||||||
500 | 90/746 | 36/241 | 72/895 | 32/260 | 58/984 | 29/281 | 2625 | 29x10 | 1400 | 535 |
68/89 | 62/96 | 56/104 | 1700 | 581 | ||||||
102/42 | 92/45 | 83/49 | 2000 | 627 | ||||||
126/28 | 113/30 | 102/32 | 2200 | 658 | ||||||
166/18 | 149/19 | 134/21 | 2500 | 704 | ||||||
198/12 | 178/13 | 160/14 | 2800 | 750 | ||||||
600 | 94/820 | 42/208 | 85/886 | 38/224 | 75/948 | 34/242 | 3590 | 30x10 | 1500 | 648 |
71/102 | 64/110 | 58/118 | 1800 | 702 | ||||||
106/47 | 95/51 | 86/55 | 2200 | 775 | ||||||
135/30 | 121/32 | 111/35 | 2500 | 830 | ||||||
168/21 | 156/23 | 141/25 | 2800 | 884 | ||||||
199/14 | 183/15 | 168/17 | 3200 | 957 |
