大拉桿橫向波紋膨脹節

大拉桿橫向波紋膨脹節

產品簡介:
『壓力等級』:0.25~2.5MPa
『外徑尺寸』:310~1500(mm)
『波紋』:4+4
『適用范圍』:廣泛應用于石油、化工、冶金、電力、熱力、航空航天等行業的管道系統中。在石油化工領域,它能夠有效緩解管道因介質溫度變化引起的熱脹冷縮,保障生產安全;在熱力系統中,它則能吸收管道因熱媒流動產生的振動和位移,提高系統的穩定性和使用壽命。

全國銷售熱線:134-6032-3999
產品詳情

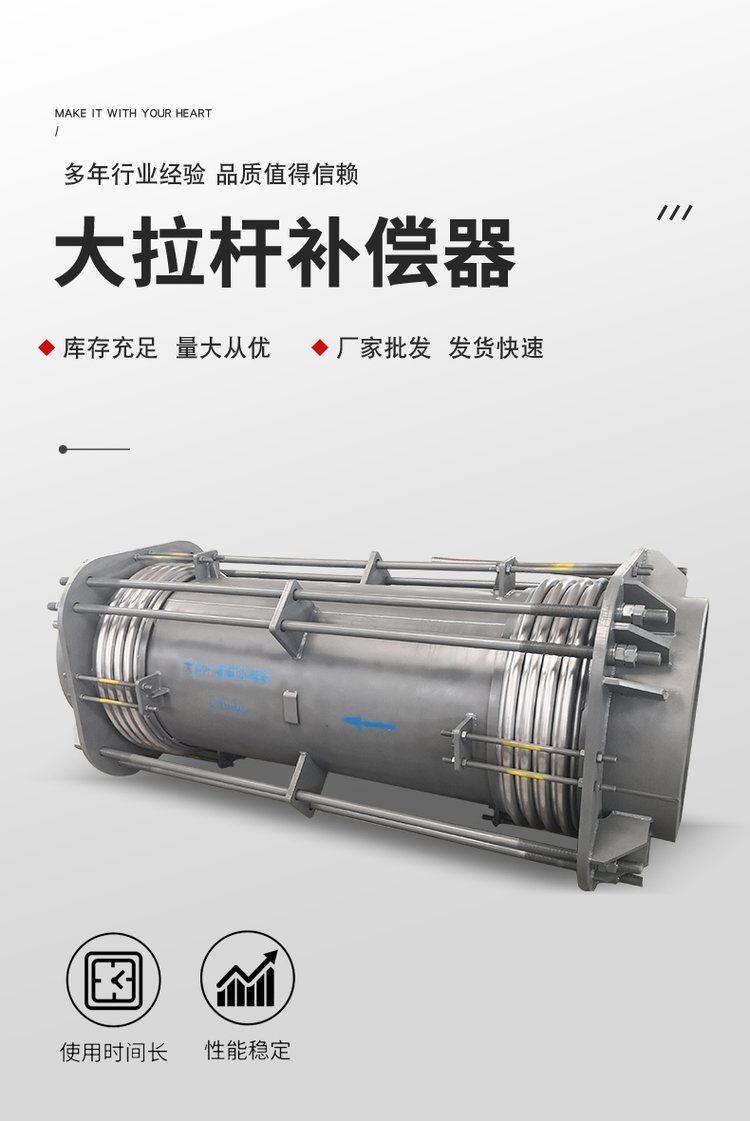

 ?      大拉桿橫向波紋膨脹節?是一種特殊的膨脹節,它由兩個波紋管、長中間接管以及大拉桿等零件構成。這種膨脹節能夠吸收管系任意平面內的橫向位移,同時大拉桿上的球面螺母可以繞球面墊圈移動,從而適應管道的位移需求。此外,大拉桿還具有承受內壓推力的能力,使其在各種工業管道系統中扮演著重要的角色。


性能優勢

1. 波紋管設計:波紋管采用高強度、耐腐蝕的材料制成,如不銹鋼、合金鋼等,以適應不同介質和工作環境的需求。其獨特的波紋結構不僅提高了柔韌性,還增強了抗疲勞性能。

2. 大拉桿結構:大拉桿作為膨脹節的主要承載部件,通過精密的設計和加工,確保了膨脹節在承受大位移時的穩定性和可靠性。拉桿兩端通常配備有調節螺母和限位裝置,以便于安裝和調節。

3. 密封性能:采用高質量的密封材料和先進的密封技術,確保膨脹節在惡劣工況下仍能保持良好的密封性能,防止介質泄漏。

4. 安裝便捷:大拉桿橫向波紋膨脹節通常采用法蘭連接或焊接方式,安裝簡便快捷,便于維護與更換。


工作原理

       大拉桿橫向波紋膨脹節的核心在于其內部的波紋管組件。當管道系統因溫度波動或其他因素引起熱脹冷縮時,波紋管能夠吸收并緩解由此產生的軸向、橫向及角向位移,從而保護管道及連接設備免受損壞。大拉桿的設計則增強了膨脹節的穩定性和承載能力,允許在更大的位移范圍內保持結構的完整性和功能性。通過合理設計波紋的幾何形狀和材質選擇,大拉桿橫向波紋膨脹節能夠高效地適應各種復雜工況,確保管道系統的長期穩定運行。



技術參數
通徑DN波數壓力等級MPa橫向補償量mm/剛度N/mm外徑尺寸mm
產品長度mm
120015002000250030003500-
1004+4O.25107/2.2243/1.2354/0.6465/0.3--310
0.6107/2.2243/1.2341/0.6447/0.3--310
1.0163/2.2224/1.2325/0.6427/0.3--310
1.691/4127/2187/1247/0.6--310
2.594/8132/5194/2256/1--31O
1254+4O.25181/2.8251/1.5369/0.7487/O.4--360
O.6172/2.8239/1.5351/0.7463/0.4--360
1.0161/2.8224/1.5330/O.7435/0.4--360
1.699/11140/6209/3277/2--360
2.594/11133/6197/3262/2--360
1504+40.25199/6278/3.2410/1.6542/1.0--410
0.6186/6259/3.2382/1.6506/1.0--410
1.O122/10170/6251/3332/2--410
1.6108/12153/6230/3307/2--41O
2.582/22117/12176/5234/3--410
2004+40.25155/9.4220/4.9327/2.25435/1.4--480
0.6138/9.4196/4.9291/2.25388/1.0--480
1.O101/20143/10213/5283/3--480
1.675/42108/21164/10220/6--480
2.559/6986/35130/16176/9--480
2504+40.25164/10.2239/5.1367/2.4494/1.5--580
0.6128/21188/10287/5387/3--580
1.0109/35159/18243/8328/5--580
1.676/68116/33182/14249/8--580
2.564/12298/58154/25210/14--580
3004+4O.25144/17.6174/8.4287/3.7379/2--660
0.694/50144/24228/10313/6--660
1.O-127/39202/17277/10352/6-660
1.6-169/28169/28237/15299/10-660
2.5-91/113148/47215/26262/16-660
3504+4O.25100/26157/14254/5352/3--750
0.683/73130/34210/14292/8--750
1.0-117/54190/23263/13337/8-750
1.6-95/96160/38225/20291/13-750
2.5-81/158135/63190/34246/21-750
4004+40.25-146/16238/7330/4423/2-780
0.6-122/45199/19276/10354/7-780
1.O-109/74177/31246/17315/11-780
1.6-85/130144/52202/28262/17-780
2.5--112/88157/47203/29250/20780
4504+4O.25-134/20216/8299/5383/3-870
0.6-129/40208/17289/9369/6-870
1.O-109/68176/29244/16312/1O-870
1.6--115/9162/48210/29258/20870
2.5-123/2686/198122/105158/65193/44870
5004+4O.25-119/53199/11277/6355/4-920
O.6-99/90193/22267/12342/8-920
1.O--160/38222/21285/13-920
1.6-111/54101/12743/66186/41229/27920
2.5-108/10876/284107/149140/91172/62920
6004+4O.25-83/220188/22265/12342/7-1010
O.6--181/43256/23331/14-1O10
1.0-98/82319/88197/47254/29-1010
1.3--98/182143/93187/56232/381010
2.5--82/307119/157156/95193/631010
7004+4O.25--166/32236/17305/11-1140
0.6--161/64228/34295/21263/14l140
1.O--117/132165/70214/43264/291140
1.6--81/287199/144157/86196/571140
8004+4O.25--146/45208/2427I/15334/101240
0.6--141/9320l/49262/30323/201240
1.O--102/182146/95190/59235/401240
1.6--69/402103/200137/119170/791240
9004+40.25---184/49249/28314/181370
0.6---179/97242/56305/371370
1.O---139/17111188/99237/641370
1.6---103/369139/213176/1391370
10004+40.25---194/52266/30340/191500
0.6---194/104266/59340/381500
1.0---148/185204/106260/681500
1.6---108/146148/237189/1531500
