產品簡介:
『每轉體積』:2~250立升/轉
『轉速』:24r/min
『工作溫度』:≤280℃
『應用范圍』:廣泛應用于環保、礦山、冶金、化工、糧食、化學等工業部門。

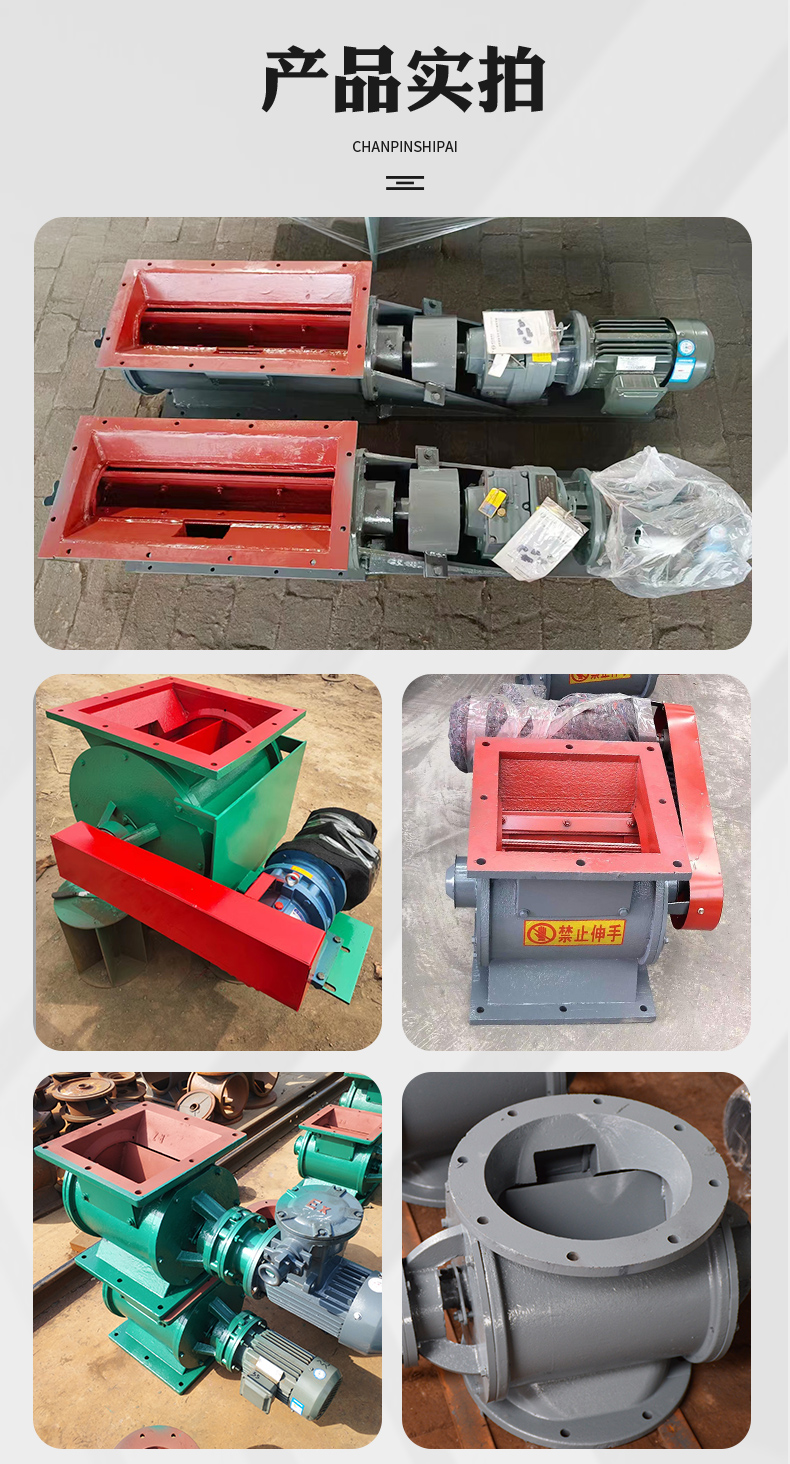

卸灰閥又名電動鎖氣閥,它由電機、針輪擺線減速機與卸灰閥本體三部分組成。進出口法蘭有方形、圓形兩種規格。
卸灰閥是集輸送、排灰、鎖風和其它設備給料的主要設備,適用于粉狀物料、顆粒狀物料。安裝尺寸與各種除塵器相一致,為環保、礦山、冶金、化工、糧食、化學等工業部門廣泛應用。卸灰閥分普通型、耐壓型、耐高溫型三大類。卸灰閥可以以勻速驅動,按照控制速率連續排出物料,或者以不定的速度驅動,將卸灰閥作為喂料機使用。
卸灰閥普通型:可以用在150度以下及常溫的通常物料上,可以連續均勻向輸料管內供料,而在系統和分離收塵部,它又可以作為卸料功能。
卸灰閥耐壓型:它采用封閉型轉子,可以廣泛用在吸送式、壓送式氣流輸送系統和負壓輸送設備上,可以保證輸送管內的氣流壓力不泄漏,能夠完整的輸送和收結物料,它不但可以耐壓,同時兼備普通型功能。
(1)卸灰閥通過采用行星轉動原理,輸入輸出在同一軸線上,而且與電機直聯一體的獨特性,因而結構緊湊造型美觀新穎、體積小、重量輕。
(2)卸灰閥運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等。使用性能好、耐磨性高。
(3)軸承、齒箱、遠離閥體、避免高溫灰塵的影響,前后端蓋密封性能好,防止灰塵外泄,延長機動件、潤滑系統的使用壽命。
(4)卸灰閥具有過載能力強,耐沖擊慣性力矩小,適用于起動頻繁和反正轉。
(5)用戶如需特種規格,電機、鏈輪傳動等卸灰閥,均可定做。
可根據用戶需要配置特殊專用電機,如防爆、調頻、調速、電機等,以滿足用戶特殊要求。在材質上也可根據用戶需要進行特殊加工,如耐高濕、耐腐蝕、不銹鋼、柔性葉片、防爆葉輪等。
一、除塵卸灰閥常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統, 除塵卸灰閥可以均勻, 連續地向輸料管供料。以保證氣力輸出管內的氣、固體比較穩定, 從而使氣力輸送能正常工作, 同時,又能將卸料器的上、 下部氣壓隔斷而起到鎖氣作用。 因此,除塵卸灰閥是氣力輸送系統中常用的重要部件。
二、當上部料倉的物料靠自重落下充填在葉片之間的空隙中, 隨葉片的旋轉而在下部卸出。因此,除塵卸灰閥可以定量而連續地卸料。
三、除塵卸灰閥可以用在收集物料系統中,是國內最先進的卸料裝置, 常用在除塵系統中作為除塵系統的重要設備之一。它特別適用于粉塵, 小顆粒物料,深受環保、冶金、化工、糧食、水泥、筑路、干燥設備等工業行業的工程項目擇優選用。
四、耐溫型它所輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離,能防止超細粉料與軸承接觸。耐高溫型卸料器輸送物料的溫度可達500°C,采用鏈輪連接。減速機和除塵卸灰閥體有一定的距離。
五、除塵卸灰閥的結構是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成。
型號 Type | 每轉體積 Volume/ Rotation | 減速電機型號 (Speed-down motor model) | 轉速 (Rew) | 工作溫度 (Work temperature) | 重量 (Weight) | 安裝聯接尺寸 Installation Dimension | ||||||||
KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 350 | 400 | 520 | 1260 | 8-Φ18 |
30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 | 22-Φ20 |
